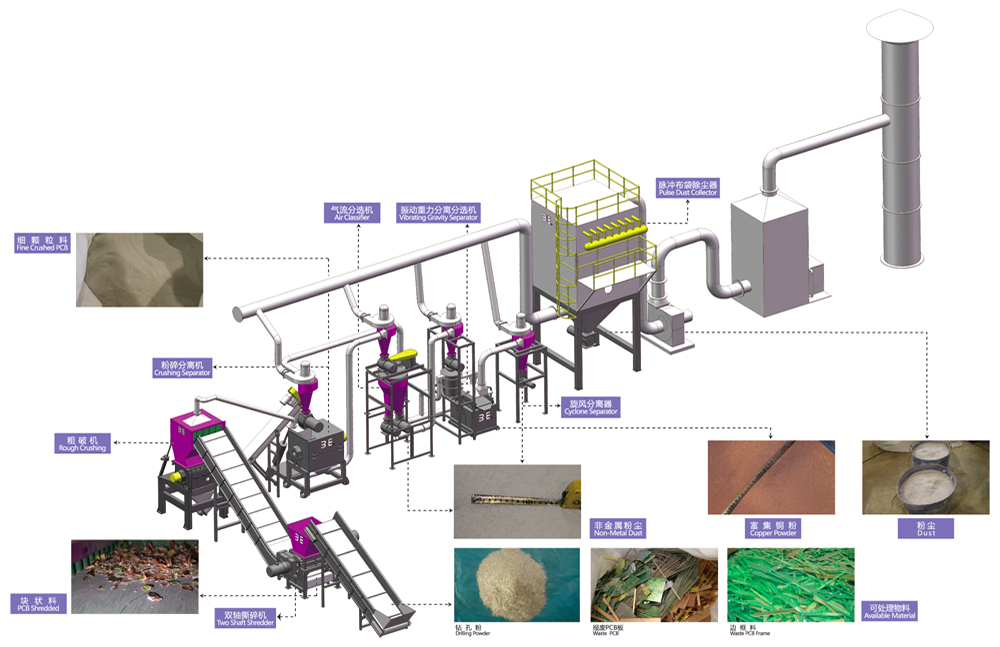

废PCB板环保回收处理线

电子废弃物被誉为“城市矿山”,3E广州联冠机械以专业视角,为客户提供设计定制废PCB板环保处理解决方案。3E广州联冠机械研制的废PCB板环保处理生产线,主要是针对PCB行业,电路板生产厂商在生产过程中所产生的边框料、报废板、钻孔粉,环保拆解及处置企业所产生的废电路板进行环保处理与资源化回收。整条生产线具有操作简易,维修方便,运行可靠,节能高效,环保等特点。

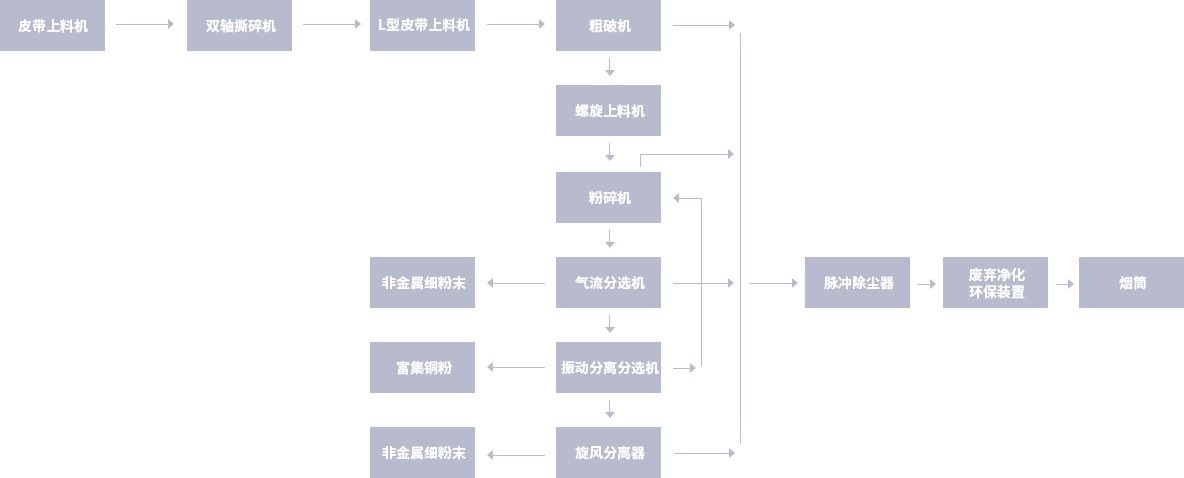

生产线流程图


优  点

● 设计合理,工艺先进,自动化程度高;
● 从原材料投入设备加工的整个加工物流过程均在密闭状态下进行,生产环境无任何污染;
● 废PCB板处理能力:回收生产线基本配制年处理量约3千吨,可按客户需求设计规划;

● 节能环保——生产过程中产生的粉尘、废气经有序收集和环保设施集中处理,均可达到国家《大气污染物综合排放标准》(GB16927-1996),而噪声和振动通过隔音降噪环保处理完全符合国家《工业企业厂界噪声标准》(GB12348-90)。


合  理  分  选

原料通过撕碎、粗破、粉碎、气流分选、振动重力分离分选、静电分选等物理环保处理工序,可分别回收到以铜为主的贵重金属混合体及非金属粉体混合体;生产过程中产生的粉尘和废气则有序地收集并统一进行除尘和废气净化处理,环保达标后对空排放。

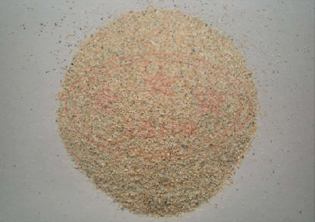

出    料

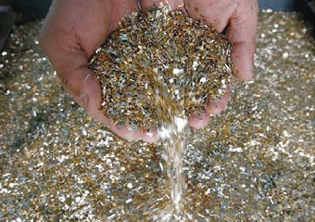

● 金属回收率:93%~98%;
● 非金属粉末平均金属含量:≤2%~5%

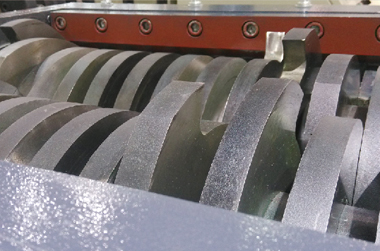

双轴撕碎机

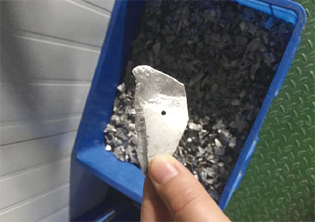

能有效把废PCB板、报废板、边框料等硬质物料直接撕碎到20-50mm块状或长条状,可无需筛网。

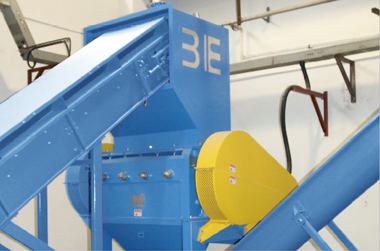

粗 破 机

主要用于对双轴撕碎机加工后物料进一步破碎到10mm或以下,以便于后续粉碎机加工。

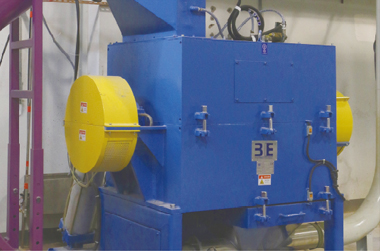

粉碎分离机

主要将块状物料加工成颗粒状料,并使废PCB板中的金属与非金属物料完全剥离。

气流分选机

利用物料的比重不同和离心力学原理,对粉体进行分级分选,将极细或轻的非金属混合粉体首先分选出来。

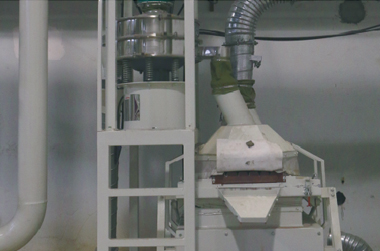

振动重力分离分选机

利用物料颗粒及比重大小不同,通过流体力学原理对金属粉体和非金属粉体作进一步的精确分选。

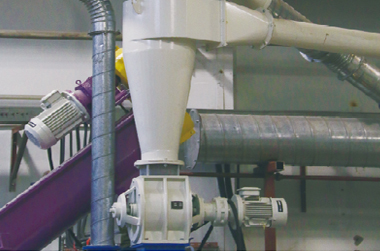

旋风分离器

原理是靠气流切向引入造成的旋转运动,使具有较大惯性离心力的固体颗粒甩向内壁面而下沉,气体则从上出口流出,达到气、固分离的目的。是工业上应用很广的一种分离设备。

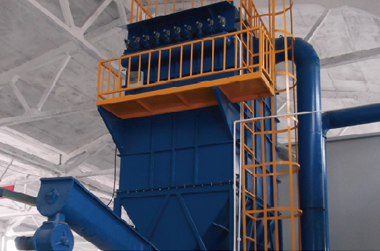

脉冲布袋除尘器

工作原理是含尘气体进入除尘器后由下而上流动,经布袋过滤后,粉尘被滞留在滤袋外,通过脉冲的气流冲击,将粘附在布袋表面的粉尘抖入沉降式灰斗内,而气体则通过布袋排出。
