SOLUTIONS

解决方案

废旧冰箱回收处理生产线

3E机械废旧冰箱回收处理生产线,针对大容量冰箱及冰柜的破碎回收,设计独特并获得国家专利(ZL 2017 1 0005788.9),分选效果高,物料、粉尘及排气分别进行,独立抽风系统,有利于环保及生产安全。

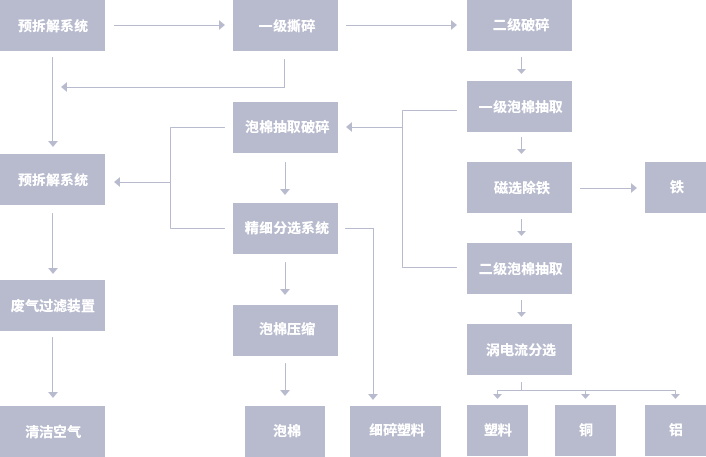

生产线流程图

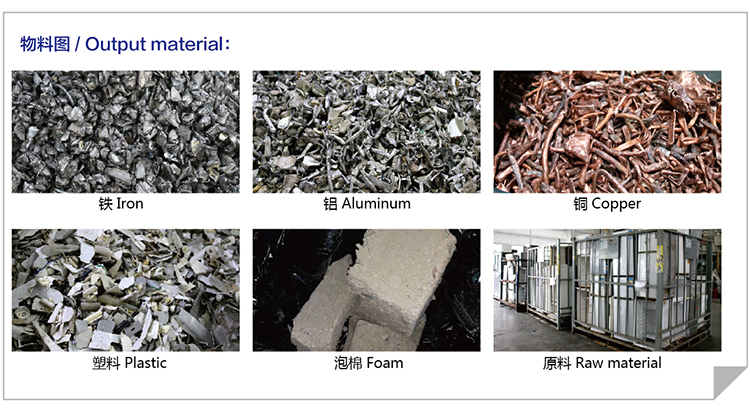

物料图

  • 冰箱

  • 塑料

  • 泡棉

设 备 特 点

  • 特                    点

设备参数

废冰箱拆解回收产能:50-60台/小时

80-100台/小时。

物料分选效果:

  • 铁的回收率大于>98%;
  • 塑料回收率>97%;
  • 塑料内含泡棉比重≤1.5%。
  • 泡棉内含塑料比重≤3%。
  • 塑料内含泡棉比重≤1.5%。
  • 泡棉内含塑料比重≤3%。



  1. 能耗低。泡棉的抽取与破碎采用自主研发的专利设备—高压锤片风机。
  2. 铁团的堆积密度:≥0.8T/M3,破碎的物料大小均匀,剥离效果好;
  3. 泡沫减容比1:8,采用液压压缩减容,泡棉不发热,避免储存起火风险;
  4. 特别适合大容量冰箱及冰柜的破碎回收,可自动分选出大部分带皮电线;
  5. 独特设计,并获得国家专利(ZL2017 1 0005788.9)。



安全生产:

  1. 物料与粉尘及排气分别进行,配套独立抽风系统,有利于环保及安全生产。
  2. 配制氮装置,确保双轴机运转时烷类气体不积聚闪爆;
  3. 装有易燃气体探测仪,并设计有火情检测报警、喷淋及设备自动停机等安全设置;
  4. 生产线可按客户要求实现远程实时监控,方便客户更好使用、维护设备。



发 明    专    利

ZL 2017 1 0005788.9

案例

  • 产量:100 台/小时

    投产时间:2017年

    广东废旧冰箱拆解破碎线

  • 产量:60 台/小时

    投产时间:2017年

    山东废旧冰箱拆解破碎线

  • 产量:60台/小时

    投产时间:2017年

    黑龙江废旧冰箱拆解破碎线

  • 产量:40台/小时

    投产时间:2016年

    河北废旧冰箱拆解线

  • 产量:30 台/小时

    投产时间:2014年

    江西废旧冰箱拆解破碎线

  • 产量:30 台/小时

    投产时间:2013年

    广东废旧冰箱拆解破碎线

  • 产量:30 台/小时

    投产时间:2011年

    废旧冰箱拆解破碎回收线

主要设备







一级撕碎

对预先进行拆解的废旧冰箱横向进行一级撕碎,此撕碎机拥有低速、大扭矩、低噪音等特点。

立式破碎机

把经过撕碎后的物料进行进一步碎小,充分剥离,使其出料尺寸达到精细分选的要求。易损件使用寿命>200000台,同时维修维护方便,清除粉碎箱内异物方便,铁粉的堆积密度大于0.8T/M3.

Z型精细分选系统

以空气作分选介质,在气流和重力的作用下,物料按密度进行分离。对泡棉进行二次分选,分选出碎薄塑料。提高塑料回收率。

锤式高压风机

用于收集并同时粉碎泡沫棉,提高后续泡沫减容效果及利于二次分选出泡棉中的塑料。为本公司专利产品,在整线中起到节能的关键作用。

PLC控制系统

系统采用西门子PLC控制,进行有效的实时监控,能有效控制生产线全过程,具体实时易操作的特点。

液压泡沫减容机

泡沫减容设备,用于泡沫压缩成块。压缩比高,不发热,没有火警产生风险。










单轴机WT40150碎塑料托盘
