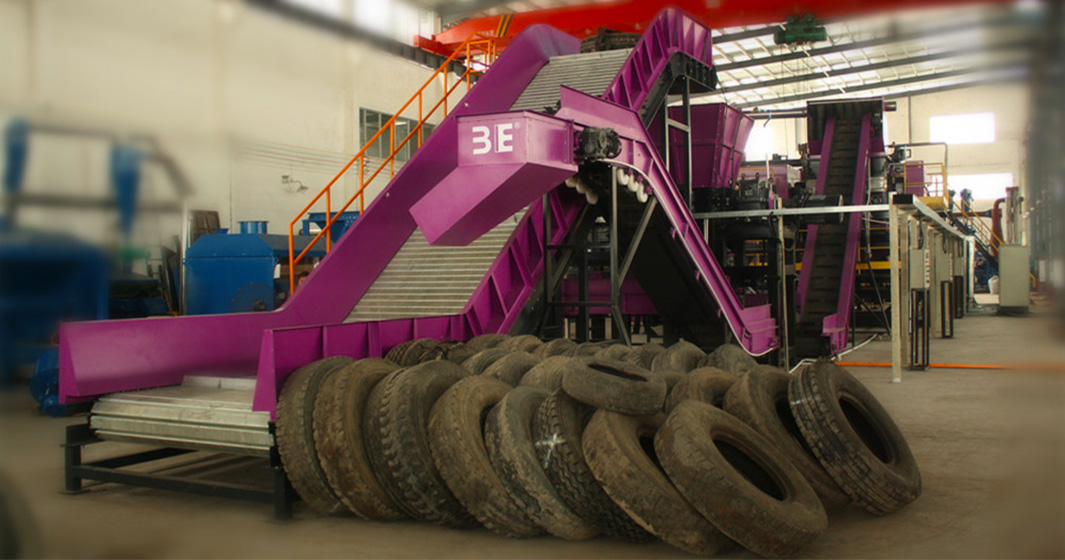

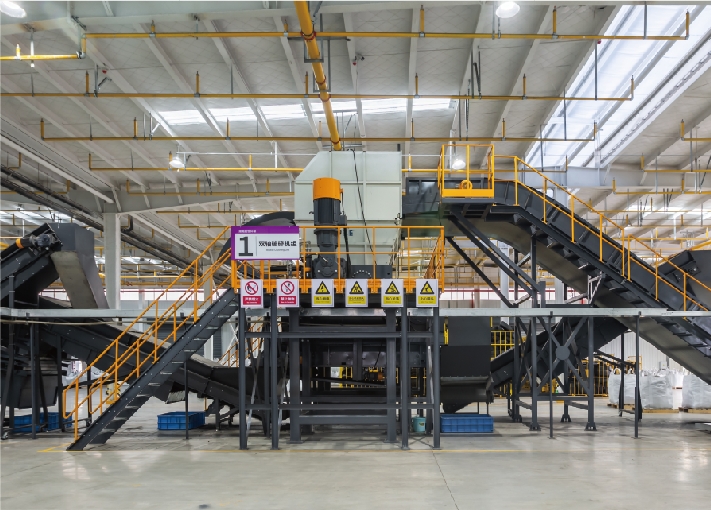

废旧轮胎循环再利用生产线

3E联冠的废旧轮胎回收线,是国内少有的全线获得欧盟CE认证的,符合高标准的质量认证。此回收线可根据客户要求,回收400-3000 mm直径范围内的轮胎,适用性强,出料尺寸可控制在5-100 mm的范围内,产量可达200-10000 kg/h。整线能有效实现对橡胶、钢丝、尼龙纤维等物料的自动分离,整线采用PLC控制系统,操作及维护简易,具有能耗低、使用寿命长等特点。

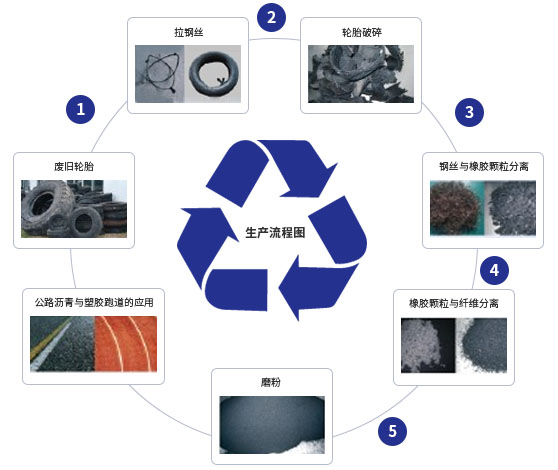

生产线流程图

废旧轮胎循环再利用生产线能把轮胎中的橡胶、纤维、钢丝成分有效分离

废旧轮胎胶粉有许多用途,其中橡胶粉用于公路建设方面制成橡胶粉改性沥青,是消耗橡胶粉最大的应用市场,客户可根据不同的应用需求配备合适的设备。

  • TDF 约50 mm

    主要作为炼油、发电的原料

  • 橡胶颗粒 1 - 4 mm

    主要用作改性沥青、橡胶地板等

  • 橡胶粉 30-80 目

    用于再生胶、橡胶制品等

设备特点

产 能适 用 范 围
500-10000 kg/h
适 用 范 围
轮胎直径: 400-3000mm
出 料 尺 寸
5-100 mesh, 可根据客户要求度身定做
特       点

● 分离彻底:实现对橡胶、钢丝、尼龙纤维等物料的自动分离
● 控制系统:采用PLC控制系统,操作及维护简单,每小时处理3吨废旧轮胎制取胶粒生产线每班只需4—6人
● 能耗低:每小时处理3吨废旧轮胎制取胶粒的装机总容量:约550千瓦

刀       具

● 寿命长,利用率高,可多次维护
● 设计人性化,安全有保障

设备占地面积
约400平方米,最大高度6米
专       利

ZL 2010 2 0602082.4/ZL 2010 2 0602159.8




案例

  • 产量:1000kg/h

    投产时间:2022

    匈牙利轮胎线

  • 产量:1000kg/h

    投产时间:2021

    澳洲轮胎线

  • 产量:8000kg/h

    投产时间:2020

    湖南轮胎线

  • 产量:8000kg/h

    投产时间:2020

    美国轮胎线

  • 产量:3000kg/h

    投产时间:2018

    印度轮胎线

  • 产量:9000kg/h

    投产时间:2016

    荷兰轮胎线

  • 产量:5000kg/h

    投产时间:2015

    沙特轮胎线

  • 产量:3500kg/h

    投产时间:2011年

    白俄罗斯线

  • 产量:3000kg/h

    投产时间:2015年

    美国线

  • 产量:3000kg/h

    投产时间:2014年

    江西亚中线

  • 产量:3000kg/h

    投产时间:2013年

    阿尔及利亚线

  • 产量:2500kg/h

    投产时间:2012年

    中国线

  • 产量:300kg/h

    投产时间:2012年

    俄罗斯线

  • 产量:200kg/h

    投产时间:2011年

    洪都拉斯线

  • 产量:500kg/h

    投产时间:2010年

    印尼线

  • 产量:1000kg/h

    投产时间:2010年

    巴西线

  • 产量:4500kg/h

    投产时间:2009年

    美国线

  • 产量:4000kg/h

    投产时间:2008年

    美国国防部线

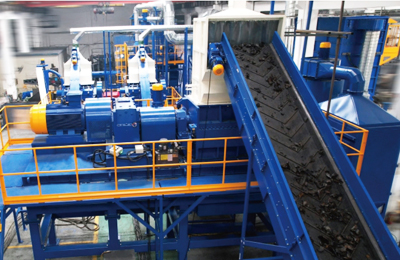

双轴撕碎机

将轮胎撕碎成50*100mm或者更大的橡胶块,方便后续机器处理。双轴撕碎机是双驱动,具有大扭矩、低速,使用寿命长等优点。料斗上的液压装置,能够有效把物料强制性地压送到刀盘上,提高撕碎效率。

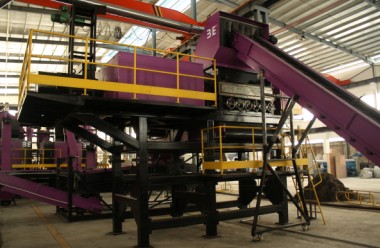

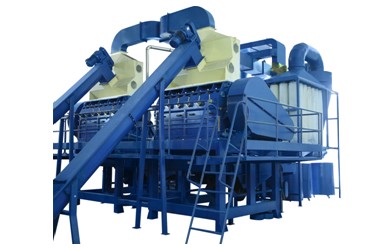

钢丝分离机

将50*100 mm以内的橡胶块处理成10-15mm的橡胶颗粒,设备规格多,单台机器产量可达500-4000 kg/h 。

橡胶破碎机

将10-15mm的橡胶颗粒破碎成5-15目的橡胶颗粒,设备规格多,单台机器产量可达300-1500 kg/h。

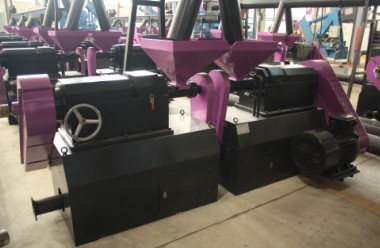

磨粉机

将5-15目的橡胶颗粒加工成40-80目的细胶粉。

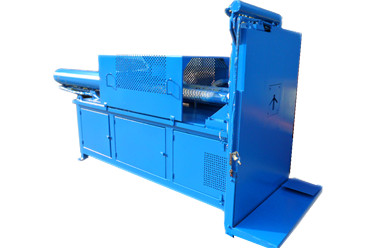

拉钢丝机

将轮胎胎圈内的钢丝拉出,以减轻对后续机器的磨损。具有高效、安全、操作工人劳动轻度低等特点。

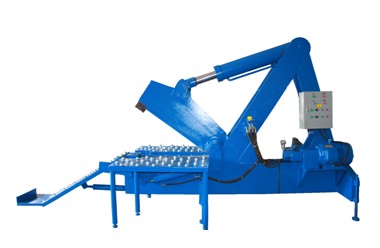

鳄鱼剪

将轮胎切成小块状,方便后续机器加工,可处理最大直径为3700mm的大型轮胎。
